1. Ambient Temperatura: Ang nakapaligid na temperatura ng hangin ay hindi lalampas sa 40 ° C at hindi nahuhulog sa ibaba -5 ° C, at ang average na temperatura nito ay hindi lalampas sa 35 ° C sa loob ng 24 na oras.
2. Kapaligirang kahalumigmigan: Malinis ang hangin, at ang kamag -anak na kahalumigmigan nito ay hindi lalampas sa 50% sa temperatura ng 40 ℃, at ang isang mas mataas na kamag -anak na kahalumigmigan ay pinapayagan sa mas mababang temperatura. Halimbawa, 90% sa 20 ° C at hanggang sa mga maikling panahon sa 25 ° C; Gayunpaman, ang katamtamang paghalay ay maaaring mangyari paminsan -minsan dahil sa mga pagbabago sa temperatura.
3. Ang isang saklaw ng temperatura sa pagitan ng -25 ° C at 55 ° C ay angkop para sa mga proseso ng transportasyon at imbakan, hanggang sa 70 ° C para sa mga maikling panahon (≤ 24h).
4. Altitude na hindi hihigit sa 2000 metro.
5. Ang intensity ng lindol ay hindi lalampas sa 8 degree.
6. Antas ng Polusyon sa Kapaligiran: Antas 3.
7. Kapag ang mga kondisyon ng paggamit ay hindi sa mga kondisyon sa pagtatrabaho sa itaas, ang gumagamit ay magmungkahi sa tagagawa at makipag -ayos ng isang solusyon.
Mga elektrikal na parameter
| Na -rate na boltahe v | Pangunahing circuit | AC400V 、 AC690V |
| Auxiliary Circuit | AC220V 、 AC400V 、 DC110V 、 DC220V |
| Na -rate na boltahe ng pagkakabukod v | Pangunahing circuit | AC690V 、 AC1000V |
| Na -rate na salpok na may boltahe ng boltahe (1.2/50μs) KV | Pangunahing nagko -convert ng busbar | 8kv |
| Feeder circuit | 6kv |
| Na -rate na kasalukuyang (IPX3)*a | Pangunahing Busbar | 1000A 、 1250A 、 1600A 、 2000A 、 2500A 、 3150A 、 3600A 、 4000A 、 5000A 、 6300A* |
| Vertical busbar | 1000A (Uri ng Drawer), 1500A (Uri ng Pagtaas ng Uri ng Kakayahan ng Draw) ≤2000 (plug-in mccb) |
| Na-rate ang maikling oras na makatiis sa kasalukuyang KA/1 segundo | Pangunahing Busbar | 50、80、100 |
| Vertical busbar | 50、80、90 |
| Na -rate ang rurok na nakatiis sa kasalukuyang KA/0.1second | Pangunahing Busbar | 105、176、220 |
| Vertical busbar | 105、176、198 |
Katangian ng istruktura
Proteksyon ng Enclosure:
1. Antas ng Proteksyon ng Enclosure ng Switchgear: Ang karaniwang enclosure ay IP54, at ang IP31, IP33, ang IP4X ay maaaring mapili ayon sa mga pangangailangan,
IP41, IP43, IP5X, IP54.
2. Kapag pumipili ng isang mas mataas na antas ng proteksyon, kinakailangan upang isaalang -alang ang pagbawas ng kapasidad ng switchgear dahil sa nabawasan na pagwawaldas ng init.
3. Ang proteksyon ng enclosure ng yunit ng drawer ay sa mga kinakailangan ng pagpili ng produkto kapag ang drawer ay konektado, nasubok, at sa pangunahing switch ng pagsasara o pagbubukas ng posisyon. Kapag ang yunit ng drawer ay nasa tinanggal na posisyon, ang antas ng proteksyon sa pagitan ng kompartimento at ang mga mapanganib na live na bahagi ay
IPXXB.
4. Ang pagkahati ng mga compartment sa switchgear cabinet ay nakakatugon sa mga kinakailangan ng IEC 439-1, 3, o 4, at ang klase ng proteksyon sa pagitan ng mga compartment ay nakakatugon sa mga kinakailangan ng IP2X.
Pag -uuri ng mga kabinet:
Ayon sa paggamit ng switchgear cabinet ay maaaring tipunin sa iba't ibang mga istruktura ng gabinete at istraktura ng functional na yunit ng yunit ay maaaring nahahati sa mga sumusunod na uri ng gabinete:

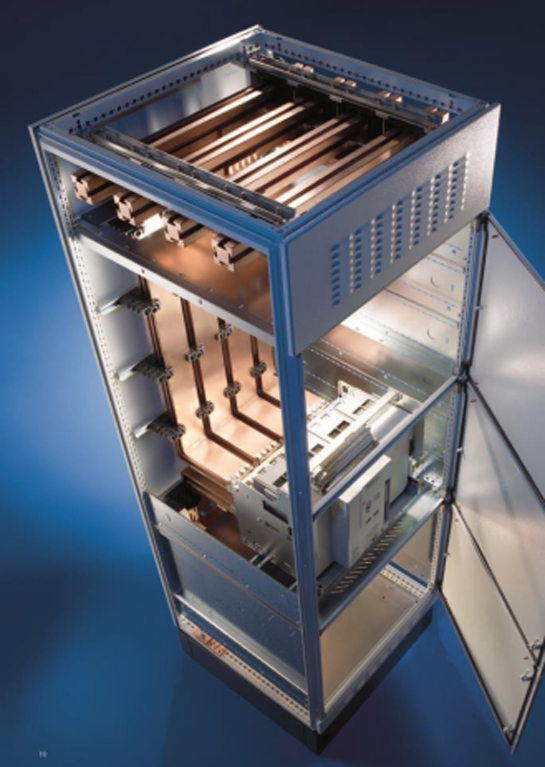

1. PC Gabinete: Pangunahing naka-install na may mga frame-type circuit breaker o mga malalaking kapasidad na kutsilyo na switch, na karaniwang ginagamit para sa mga papasok na switchgear at high-current na mga cabinets ng outlet ng pamamahagi. (Larawan 2) Depende sa mga kinakailangan sa paglilipat at laki, ang mga cabinets ng PC ay maaaring magkaroon ng iba't ibang mga lapad. Ang iba't ibang mga uri ng frame-type circuit breaker o kutsilyo-fused switch ay maaaring mai-install sa PC cabinet, at ang 1 hanggang 3 na hanay ng mga frame-type circuit breaker ay maaaring mai-install kung kinakailangan. Kapag naka-install ang dalawang frame circuit breaker, karaniwang ginagamit ang isang kaliwang kanan na pag-aayos. Kaliwa-kanan na pag-aayos, ang lapad ng gabinete ay nadagdagan kumpara sa itaas at mas mababang pag-aayos, ngunit kung ihahambing sa itaas at mas mababang pag-aayos, ang mga kondisyon ng pagwawaldas ng init ay mas mahusay, at ito ay mas mahusay kaysa sa itaas at mas mababang pag-aayos sa kaso ng matagal Term full-load operation. Ang pahalang na pag -aayos ng gabinete ng busbar, kapag ang na -rate na kasalukuyang ≥ 4000A, dapat na dagdagan ng kabinet ng busbar ang 400mm malawak na busbar transfer cabinet o paglipat ng tulay ng busbar; Ang pahalang na pag -aayos ng kabinet ng busbar, kapag ang na -rate na kasalukuyang> 3200A, dapat na dagdagan ng kabinet ng busbar ang 300mm ~ 400mm malawak na cabinet ng paglilipat ng busbar.
2. MCC Cabinet: Pangunahing naka-install na may mga breaker circuit breaker, contactor, thermal relay, o maliit na kapasidad na mga kutsilyo na switch, na karaniwang ginagamit sa mga sentro ng control ng motor o mga sentro ng pamamahagi ng maliit. Mayroong dalawang uri ng mga saksakan: outlet ng gabinete at outlet ng gabinete.
3. Mixed PC at MCC Cabinets: Ang switchgear ay bahagyang para sa mga circuit ng PC at bahagyang para sa mga circuit ng MCC. Ang paggamit ng isang halo -halong istraktura ay nagpapabuti sa kahusayan ng pag -install ng mga sangkap ng gabinete at binabawasan ang bilang ng switchgear. Sa pangkalahatan, inirerekomenda na paghiwalayin ang PC at MCC, at upang mahanap ang mga frame circuit breaker at mga yunit ng drawer sa iba't ibang mga cabinets para sa kadalian ng paggamit at pagpapanatili; Gayunpaman, sa ilalim ng mga espesyal na pangyayari, pinahihintulutan na ihalo ang PC at MCC. Sa kaso ng halo -halong pag -install, ang PC ay dapat mailagay sa itaas na bahagi ng gabinete, ang yunit ng drawer ay dapat ayusin sa ibabang bahagi, at dapat mayroong isang puwang ng 8E sa pagitan ng PC at ang yunit ng drawer para sa paglipat ng patayo Busbars. Para sa mga detalye, sumangguni sa pangunahing programa.
4. Reactive Power Compensation Cabinet: Pangunahin ang pag-install ng mga mababang-boltahe na mga capacitor ng kuryente at kaukulang control circuit, na ginagamit para sa mababang boltahe na reaktibo na kabayaran ng kapangyarihan ng system. Depende sa kagamitan na ginagamit, ang mga awtomatikong reaktibo na mga kabinet ng kabayaran sa kuryente ay idinisenyo upang mabayaran ang reaktibo na kapangyarihan ng grid na may tinatayang sinusoidal waveform at ang reaktibong kapangyarihan na ibinibigay ng mga rectifier at nilagyan ng mga filtering circuit.
Mga tagubilin sa pag -install Upang matiyak ang pinakamabuting kalagayan na mga pamamaraan at kalidad, ang espesyal na sinanay o dalubhasang mga tauhan ay dapat na responsable para sa gabay at pangangasiwa sa site at isagawa ang kaukulang gawain ayon sa mga tagubiling ito.
1. Pangkalahatang mga kinakailangan para sa site ng pag -install:
Bago i -install ang switchgear, ang mga gawa ng sibil sa silid ng pamamahagi ay dapat makumpleto at tanggapin, at maging gamit ng isang suplay ng kuryente at bentilasyon para sa pag -iilaw at pag -install. Ang silid ng pamamahagi ay dapat na tuyo, malinis, naka-air condition, na may isang lockable door, at may mga butas sa pamamagitan ng mga dingding at mga trenches ng cable na ginawa nang maaga. Ang taas ng kisame ng silid ng pamamahagi ay hindi dapat mas mababa sa 3000mm sa itaas ng lupa, at ang mga kondisyon ng lahat ng mga silid ng pamamahagi ay dapat tiyakin na natutugunan nila ang inireseta na mga kondisyon sa kapaligiran para sa normal na paggamit ng panloob na switchgear.
2. Plano ng layout ng silid ng pamamahagi:
Para sa switchgear cabinet, kapag ginagamit ang side cable outlet, ang lahat ng pag -install, pag -uutos, at pagpapanatili ay isinasagawa sa harap na bahagi, at maaari itong mai -install laban sa dingding upang makatipid ng puwang ng sahig; Kapag ginagamit ang likurang cable outlet, dahil ang pag -install at pagpapanatili ng cable ay kailangang isagawa sa likod ng gabinete, ang gabinete ay idinisenyo upang mai -install ang layo mula sa dingding. Gayunpaman, sa pangkalahatan ay nagsasalita, kung ang puwang ng sahig ng pamamahagi ng silid ay pinahihintulutan, mas mahusay na idisenyo ang layout ng silid ng pamamahagi na may switchgear na hindi naka -install laban sa dingding, upang ang naaangkop na channel ay maiiwan sa pagitan ng takip ng plato ng switchgear sa pader ng pagkahati pati na rin sa pagitan ng dalawang panig ng switchgear sa pader ng pagkahati upang mas madali para sa pag -install, pagpapanatili at labanan ng sunog.
Pag -order ng impormasyon
Kapag iniutos ang switchgear, dapat ibigay ng gumagamit ang sumusunod na impormasyon:
Pangunahing scheme ng linya at diagram ng system ng linya ng linya, data sa layunin ng system, na -rate na boltahe, na -rate na kasalukuyang, na -rate na maikling circuit breaking kasalukuyang, atbp;
Pag -aayos ng diagram ng switchgear at plano ng plano ng pamamahagi ng silid;
Mga pagtutukoy ng papasok at papalabas na mga cable;
Ang mga detalyadong modelo, dami, at mga pagtutukoy ng lahat ng mga uri ng mga de -koryenteng kagamitan na tipunin sa loob ng bawat switchgear cabinet, pangalan, modelo, at dami ng iba pang mga accessories, at listahan ng mga kagamitan na ilalabas;
Pangalawang circuit na naglalabas ng diagram;
Iba pang mga espesyal na kinakailangan tulad ng kulay ng gabinete.
Dokumentasyon ng pabrika at accessories
Ang tagagawa ay dapat magbigay ng mga sumusunod na dokumento at accessories sa oras ng paghahatid: 1. Listahan ng Pagpapadala
2. Sertipiko ng Pagsasaayos at Ulat sa Pagsubok sa Pabrika.
3. Mga tagubilin sa pagpapatakbo
4. Kaugnay na mga guhit ng elektrikal
5. Pangunahing mga manu -manong sangkap
6. Key ng pintuan ng gabinete, hawakan ng operating, at ekstrang bahagi tulad ng tinukoy sa kontrata.
Hugis at pag -mount ng mga sukat
Base sa Switchroom Floor: Kapag ang bilang ng switchgear ay maliit at ang timbang ay magaan, maaari itong mai -mount nang direkta sa sahig ng switchroom. Kinakailangan na ang sahig sa pag-install ay napaka-flat at may sapat na kapasidad ng pag-load. Kung kinakailangan, ang mga shims ay maaaring maipasok sa ilalim ng switchgear sa panahon ng mga pagsasaayos ng pag -install.
