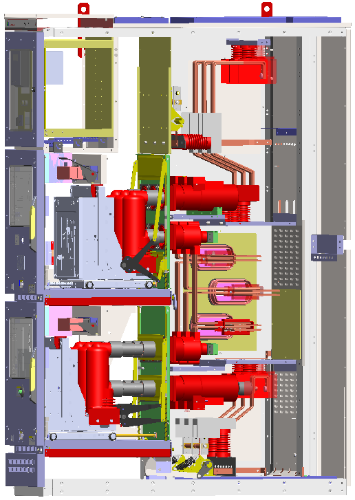

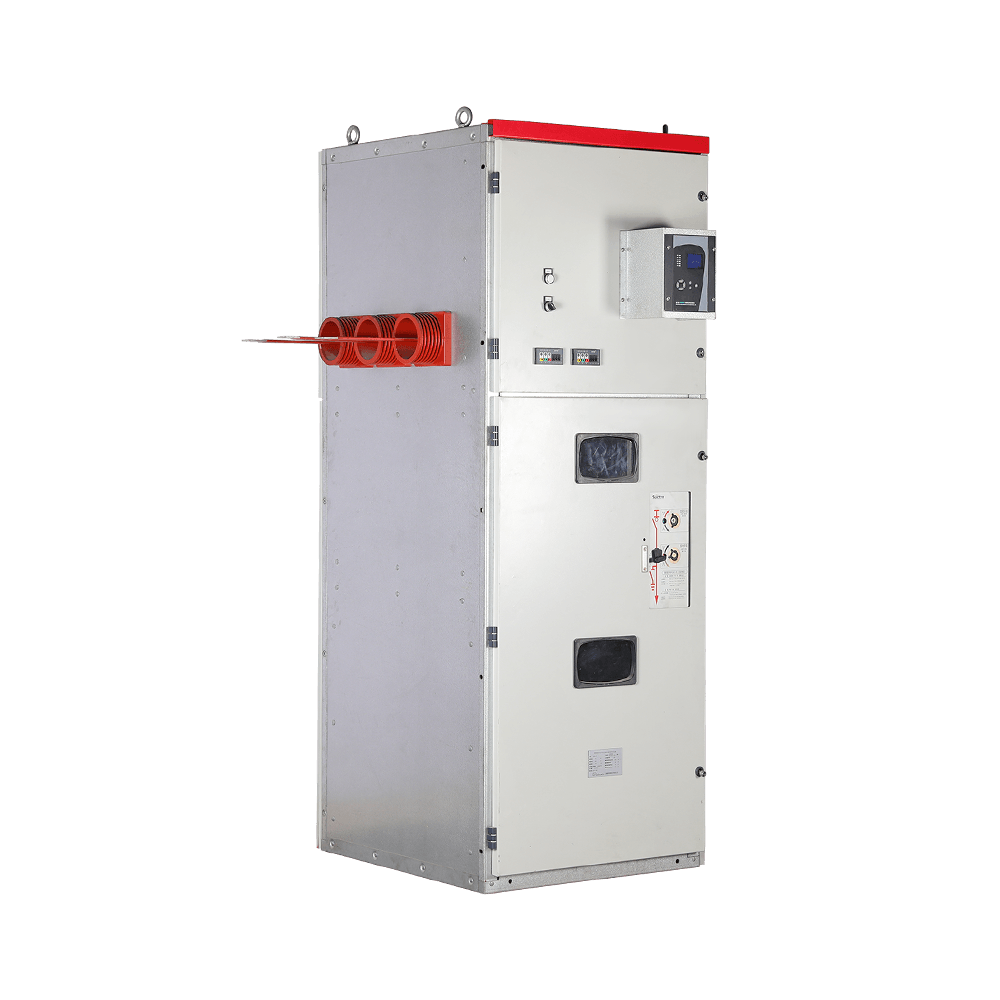

Istraktura ng disenyo ng produkto
A.Upper Breaker Compartment (Nomal na Kapasidad ng Paggamit 630a)
B.Lower Breaker Compartment (Nomal na Kapasidad ng Paggamit 630A)
C.Upper Cable Compartment (Normal na Kapasidad ng Paggamit 630A)
D.Lower Cable Compartment (Normal na Kapasidad ng Paggamit 630A)
E.Main Busbar Compartment (Normal na Kapasidad ng Paggamit ≯3150a)
F.Intelligent Control Room
G.pressure relief channel

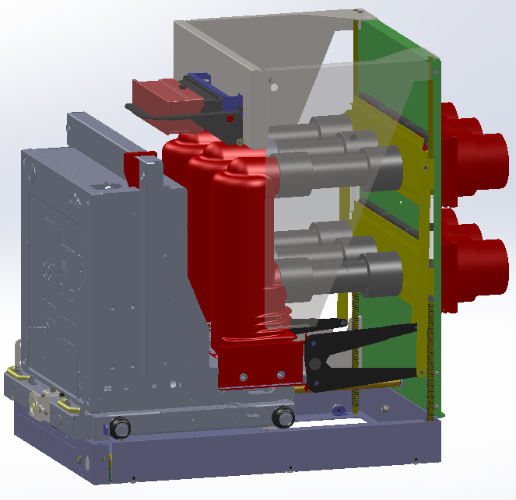

Pangunahing mga module ng yunit ng pag -andar
Ang pangunahing module ng yunit ng pag -andar, na matatagpuan sa itaas at mas mababang mga compartment ng circuit breaker, ay isang nababalot at naaalis na module ng kumbinasyon na maaaring madali at maginhawang hilahin at tinanggal mula sa switchgear kapag ang switchgear ay dapat na ihahatid nang malawak sa pamamagitan ng pagbubukas ng harap ng pintuan ng Ang switchgear at pag -load ng ilang mga turnilyo sa harap na bahagi ng switchgear.
1. Base frame para sa pag -mount ng mga pangunahing sangkap na function
2. Circuit breakers, na nasa loob ng mga riles ng base frame at maaari pa ring ilipat nang nakapag -iisa sa kanilang posisyon sa pang -araw -araw na batayan.
3. Mekanismo ng Flap Drive, na sumusunod sa circuit breaker mula sa pagsubok hanggang sa posisyon ng pagtatrabaho.
4. Box ng Pangunahing Pakikipag -ugnay sa Pangunahing (harap ng kalahati)
5. Flapper plate, na gumagalaw pataas at magbubukas kapag ang circuit breaker ay nasa posisyon ng pagsubok
6. Pangalawang control circuit dynamic at static na konektor

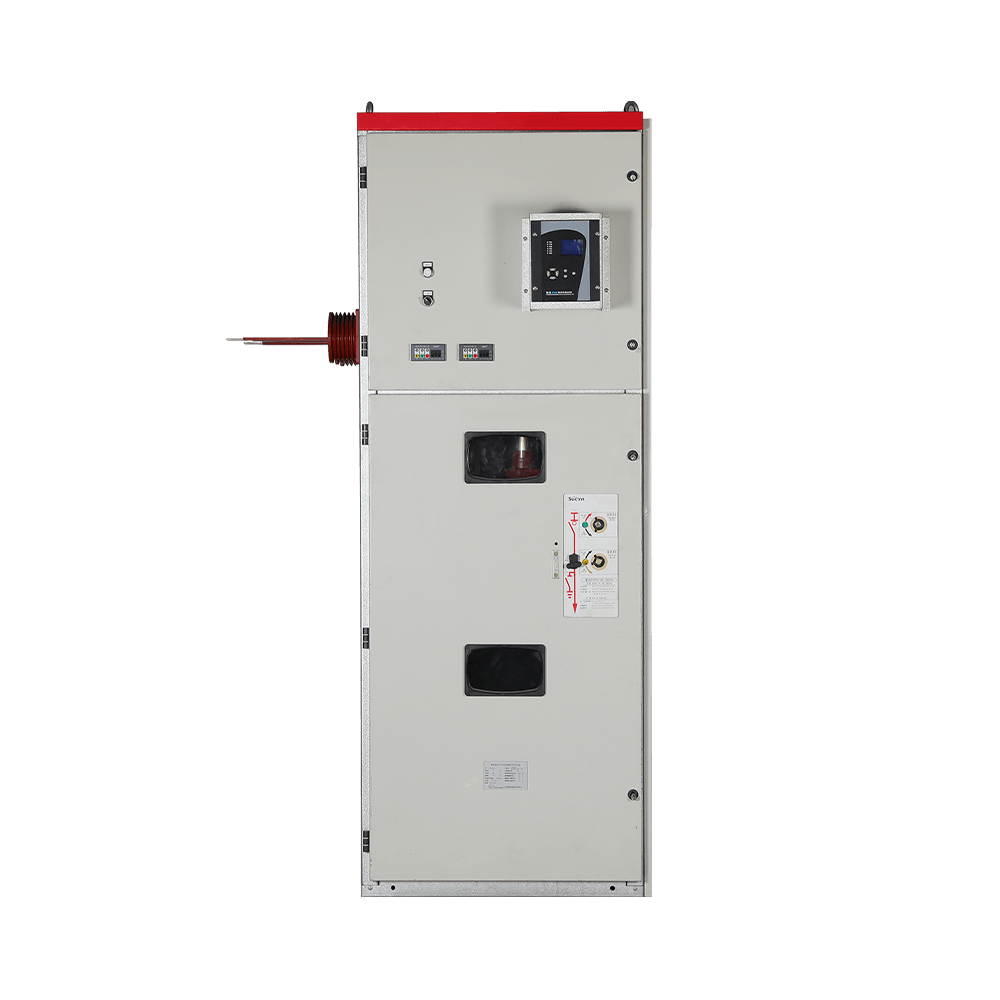

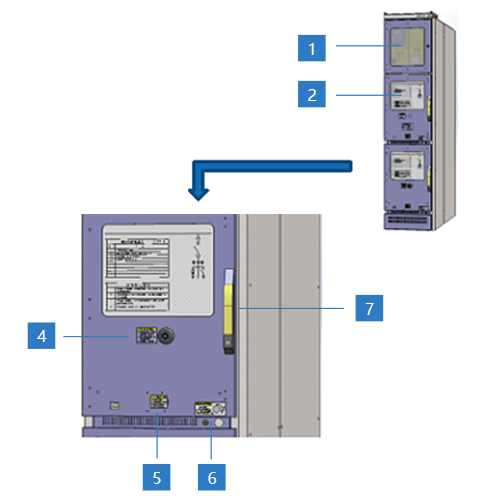

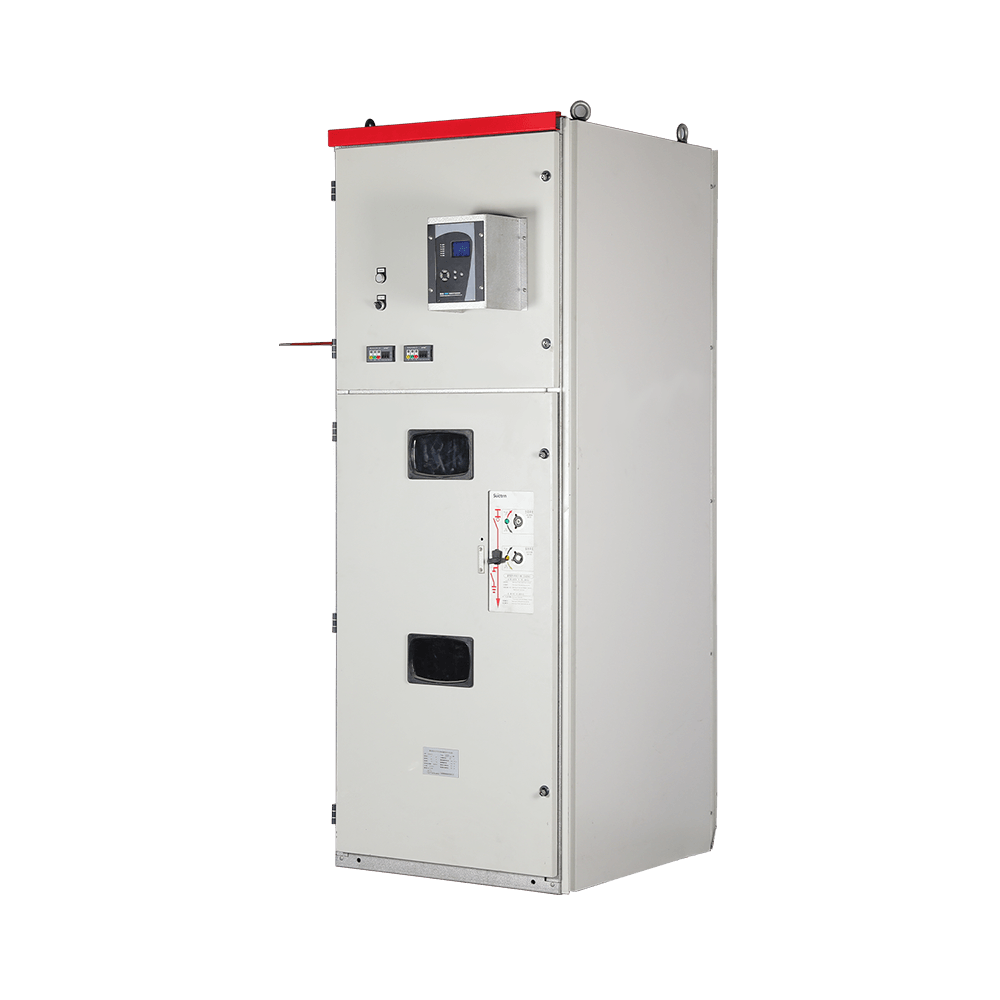

Kontrol at operasyon
Ang lahat ng mga pagpapakita ng switchgear ay makikita nang hindi binubuksan ang pintuan, ang mga operasyon ng pangalawang kontrol ay maaari lamang isagawa sa pamamagitan ng pagbubukas ng pintuan ng intelihenteng control room, at ang pangunahing emergency tripping at mga operasyon ng switch ng earthing ay isinasara na sarado ang pinto.
1.Ang window ng pagsukat ng pangalawang control at window ng display ng control, kung ang operasyon ay kailangang buksan ang pintuan
2.SwitchGear Main Technical Index Parameter nameplate
3.Main Circuit Breaker Operation Inspection Window, Storm Glass na may Anti-Static Shielding Mesh
4.Pagsusulat ng pindutan para sa pagbubukas ng emerhensiya ng pangunahing circuit
5. Posisyon ng Breaker ng Circuit (Pagsubok → Trabaho) Swing Handle Insertion Port

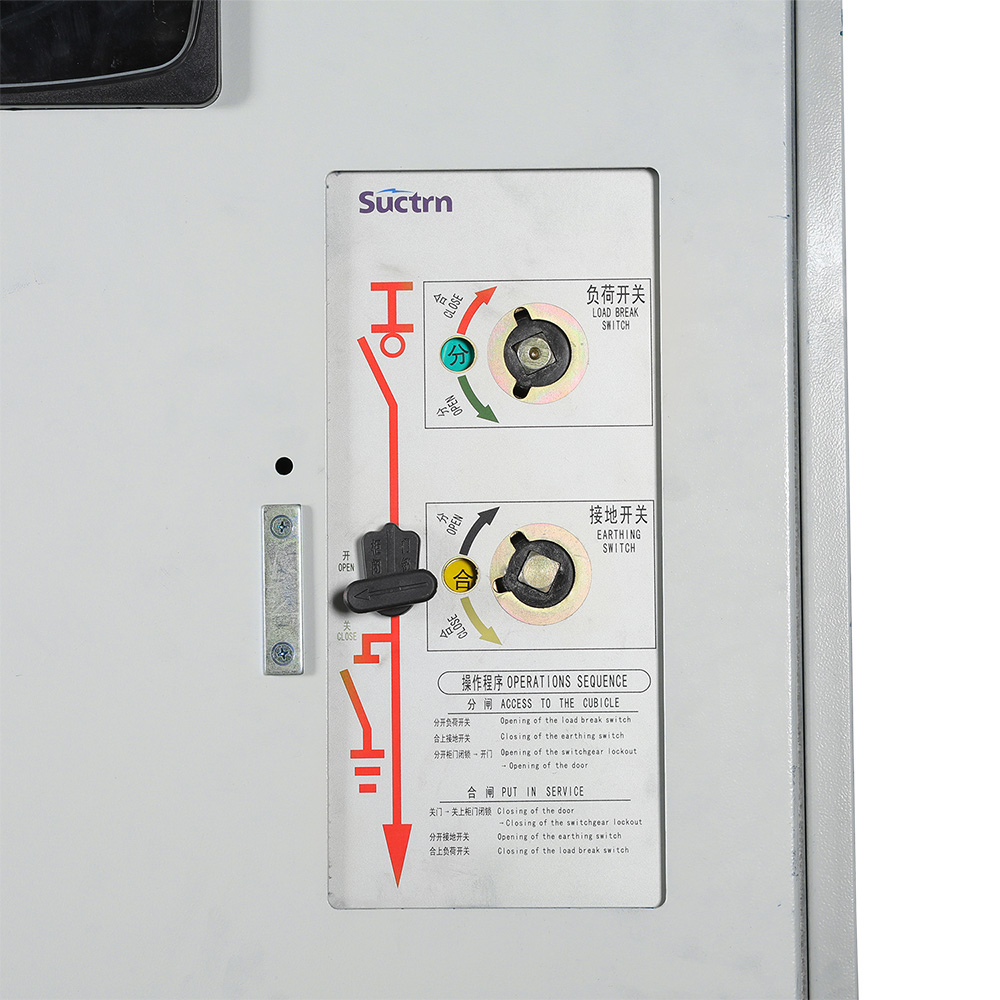

6.Insertion Port para sa Earth Switch Closing at Opening Operation Handle
7.Circuit Breaker Compartment Door Lock, kailangang buksan gamit ang susi
Switchgear Technical Parameter
| Pangalan | Unit | Parametric |
| Na -rate na boltahe | KV | 12 |
| Rated frequency | Hz | 50 |
| Na -rate na antas ng pagkakabukod | Ang dalas ng pang -industriya ay may boltahe na boltahe (1 minuto) | KV | 42 |
| Lightning Surge Weattand Voltage (Peak) | KV | 75 |
| Ang pangunahing busbar ay na -rate ang kasalukuyang | A | 1250A/3150A |
| Na-rate ang maikling oras na makatiis sa kasalukuyan | KA | 31.5 |
| Na-rate ang oras ng pagbabata | S | 4 |
| Na -rate ang rurok na nakatiis sa kasalukuyan | KA | 80 |
| Klase ng Proteksyon | Switchgear housings | | IP41 |
| Sa pagitan ng mga compartment ng switchgear | | IP2X |
Mga pagpipilian sa sangkap ng SMAIN (circuit breakers)
P/V-12 (D) -W550 Portable A.C. Ang metal-enclosed switchgear ay maaaring magamit sa dalawang uri ng circuit breakers: (1) IVB-12/T (2) VD4/P-12, phase spacing 150mm, poste spacing 205mm.
(1) IVB-12/T.
(2) VD4/P-12, phase spacing 150mm, poste spacing 205mm.
| Na -rate na boltahe | KV | 12 |
| Na -rate na kasalukuyang | A | 630，1250 |
| Na -rate na dalas ng pang -industriya na nakatiis ng boltahe (1 minuto) | KV | 42 |
| Na -rate na Impulse ng Kidlat na Pag -iwas sa Boltahe (Peak) | KV | 75 |
| Na-rate ang short-circuit breaking kasalukuyang | KA | 25，31.5 |
| Na-rate ang Short-Time na Nakatiis Kasalukuyang (4 Segundo) | KA | 25，31.5 |
| Rating ng elektrikal na buhay | | E2 |
| Mekanikal na buhay | | 10000 (m2) |
Pangunahing mga pagpipilian sa sangkap (switch ng lupa)
P/V-12 (D) -W550 Natatanggal na A.C. Ang metal na naka-enclosed switchgear na may opsyonal na switch ng EK6-12/31.5-150
| Na -rate na boltahe | KV | 12 |
| Na-rate ang maikling oras na makatiis sa kasalukuyan | KA | 31.5 |
| Na -rate ang maikling tagal ng circuit | s | 4 |
| Na-rate ang short-circuit na pagsasara ng kasalukuyang | KA | 80 |
| Na -rate ang rurok na nakatiis sa kasalukuyan | KA | 80 |
| Na -rate na dalas ng pang -industriya na nakatiis ng boltahe (1 minuto) | KV | 42 |
| Na -rate na Impulse ng Kidlat na Pag -iwas sa Boltahe (Peak) | KV | 75 |
| Mekanikal na buhay | 次 | 2000 |

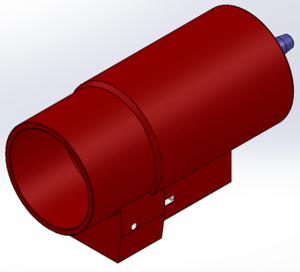

Pangunahing Opsyon ng Component (Kasalukuyang Transformer)
P/V-12 (D) -W550 Natatanggal na AC Metal-Enclosed Switchgear na may Opsyonal na Kasalukuyang Transformer LDJ-10-140-1
| Na -rate ang pangunahing kasalukuyang （a) | Kumbinasyon ng klase ng katumpakan | Rated Output (VA) | Short-time thermal kasalukuyang (ka/s） | Na -rate na Dynamic Stability Kasalukuyang (KA) |
| 50,75,100,150,200 | 0.5/10p10 | 5 | 63 | 125 |
| 250,300,350,400 | 0.5/10p10 | 5 | 63 | 125 |
| 450,500,550,600 | 0.5/10p10 | 5 | 63 | 125 |
| 650,700,800,1000 | 0.5/10p10 | 5 | 63 | 125 |

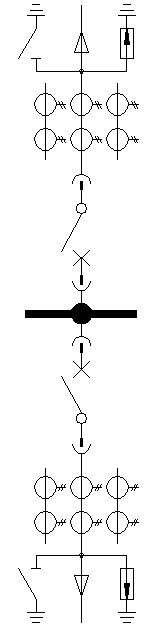

Pangunahing Main Circuit Scheme (Double Circuit Breaker Outlet)
| Pangunahing Wiring Scheme | Pangalan ng sangkap | Pagtukoy ng Model | Tandaan |
|  | Earth Switch | EK6-12/31.5-150 | Nakapirming pagbabalangkas |
| Konektor ng cable | Hy5w 囗 -17-45Z | Iba pang mga modelo na magagamit |
| Kasalukuyang transpormer | LDJ-10-140-1 0.5/10p10 | Nakapirming pagbabalangkas |
| Vacuum break | IVB-12/T. or VD4/P-12 | Nakapirming pagbabalangkas ( 630A) |
| Pangunahing Busbar | Tym | 1250a ~ 3150a |
| Vacuum break | IVB-12/T. or VD4/P-12 | Nakatakdang pagbabalangkas (630A) |
| Kasalukuyang transpormer | LDJ-10-140-1 0.5/10p10 | Nakapirming pagbabalangkas |
| Konektor ng cable | Hy5w 囗 -17-45Z | Iba pang mga modelo na magagamit |
| Earth Switch | EK6-12/31.5-150 | Nakapirming pagbabalangkas |
| Gumamit | Feed (isang cable) |
| Pangkalahatang sukat | 550W*1650d*2400h (Mga Dimensyon ng Lalim na hindi kasama ang mga pintuan sa harap at likuran) |

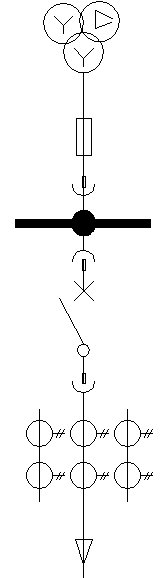

Pangunahing pangunahing programa ng circuit (breaker feed at pagsukat ng Pt)
| Pangunahing Wiring Scheme | Pangalan ng sangkap | Pagtukoy ng Model | Tandaan |
|  | | | |
| Boltahe transpormer | JDZX10-10AR | Nakapirming pagbabalangkas |
| Fuse | Xrnp 囗 -12 0.5a 50ka | Nakapirming pagbabalangkas |
| | | |
| Pangunahing Busbar | Tym | 1250a ~ 3150a |
| Vacuum break | IVB-12/T o VD4/P-12 | Nakatakdang pagbabalangkas (1250a) |
| Kasalukuyang transpormer | LDJ-10-140-1 0.5/10p10 | Nakapirming pagbabalangkas |
| Konektor ng cable | Hy5w 囗 -17-45Z | Iba pang mga modelo na magagamit |
| | | |
| Gumamit | Papasok na Telegram ＋ Pt |
| Pangkalahatang sukat | 550W*1650d*2400h (lalim na sukat na hindi kasama ang mga pintuan sa harap at likuran) |

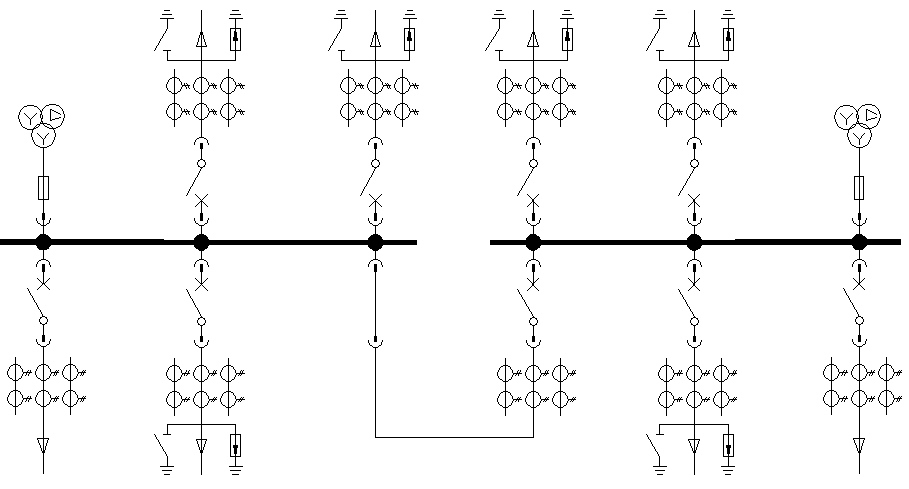

Karaniwang Main Circuit Combination Scheme (≯1250a)
| Gumamit | Pt | Feeder | Feeder | Feeder | Feeder | Pt |
| Pangunahing Mga Konektor ng Konektor ng Konektor Kaso |  |
| Gumamit | Papasok na Telegram | Feeder | Incommunicado | Unyon ng magulang | Feeder | Papasok na Telegram |
| Mga Dimensyon ng Lapad ng Gabinete | 550 | 550 | 550 | 550 | 550 | 550 |

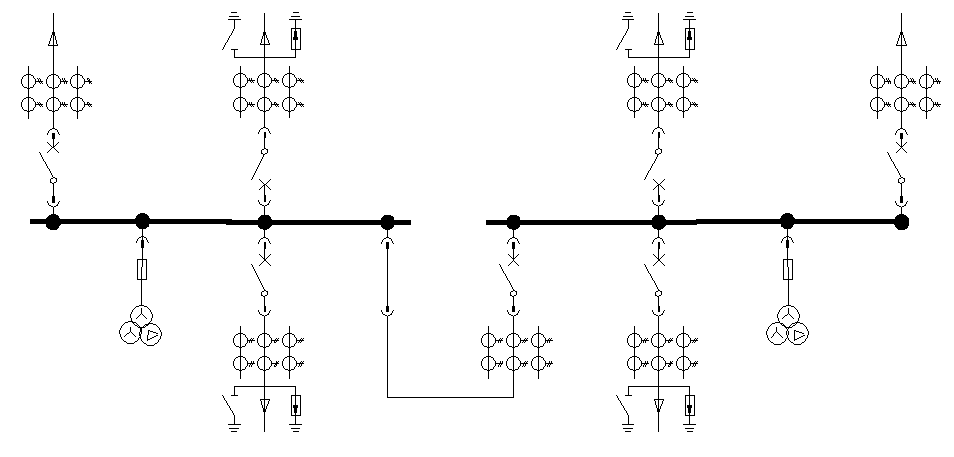

Karaniwang Main Circuit Combination Scheme (≯3150a)
| Gumamit | | | Feeder | | | Feeder | | |
| Pangunahing Mga Konektor ng Konektor ng Konektor Kaso |  |
| Gumamit | Papasok na Telegram | Pt | Feeder | Incommunicado | Unyon ng magulang | Feeder | PT | Papasok na Telegram |
| Mga Dimensyon ng Lapad ng Gabinete | 1000 | 800 | 550 | 1000 | 1000 | 550 | 800 | 1000 |
Schematic diagram ng pag -install ng switchgear

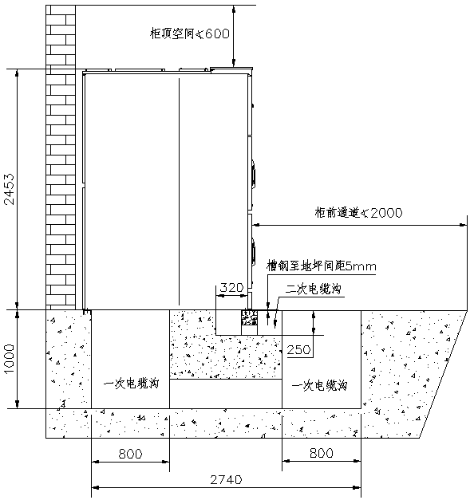

Cutaway view ng switchgear pag -install ng taas:

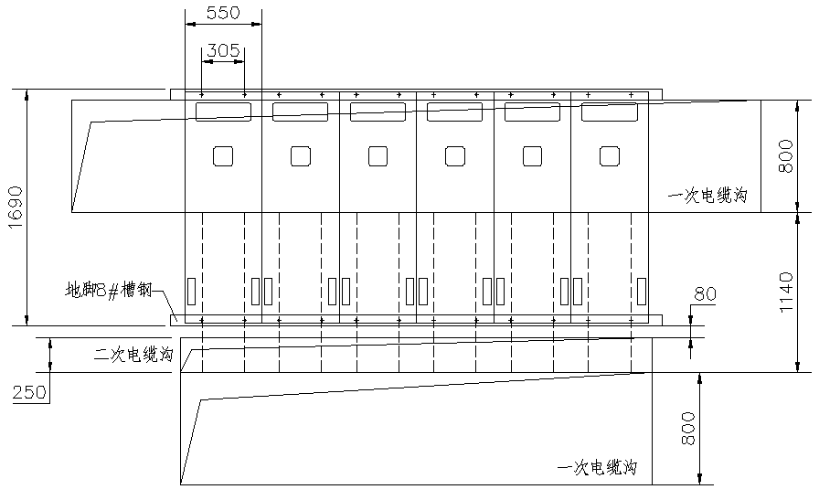

Layout ng Pag -install ng Switchgear:
