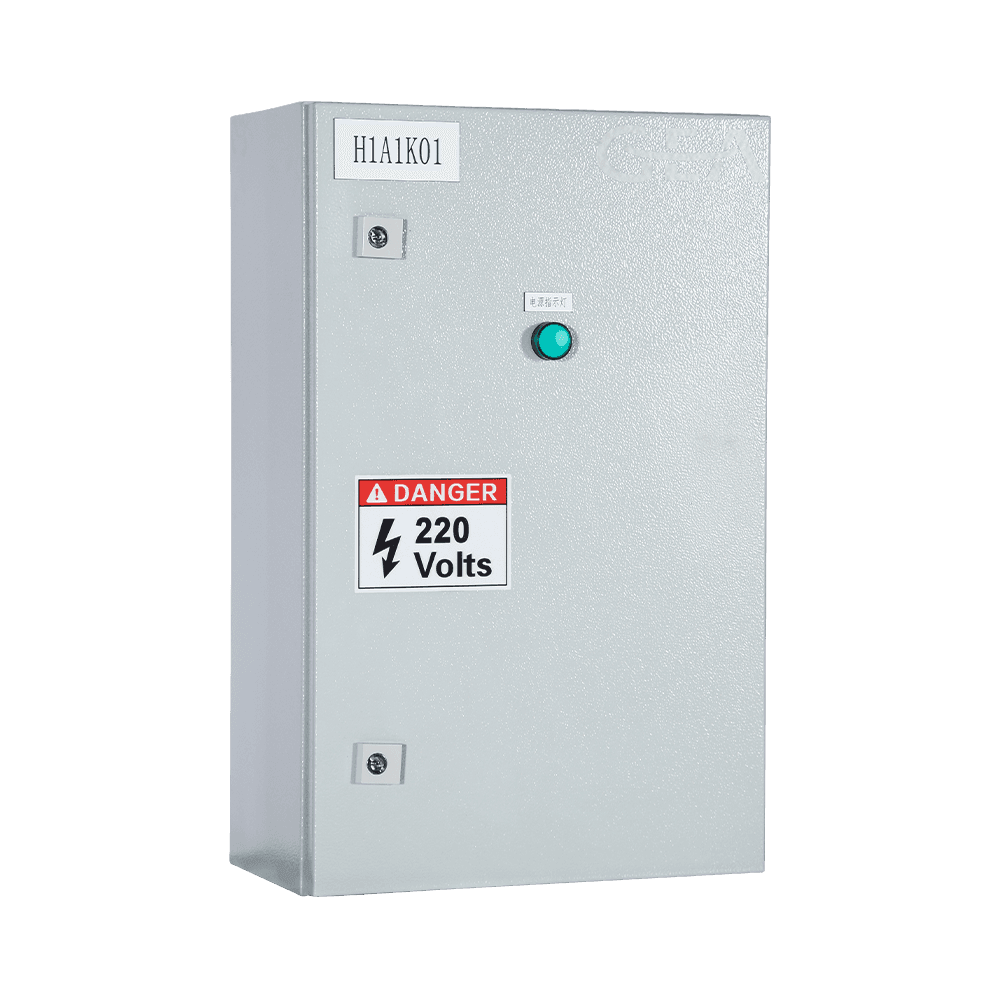

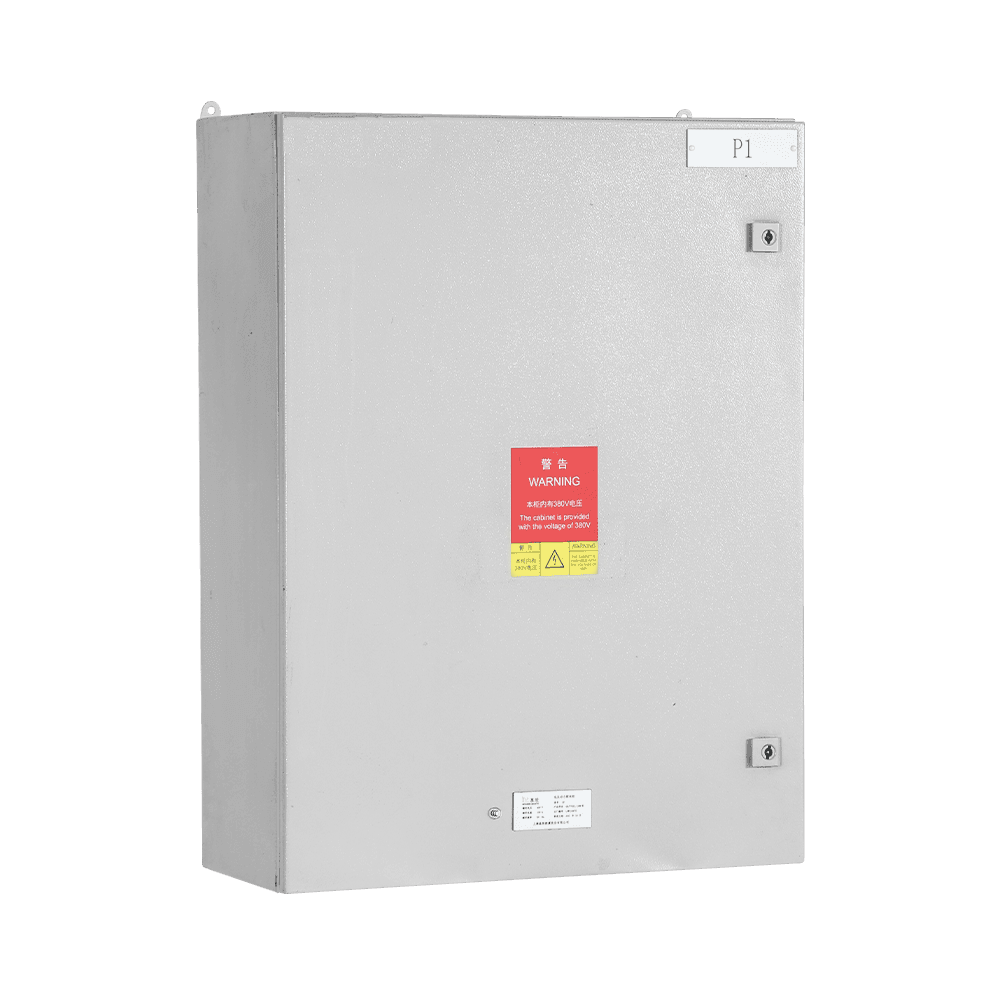

XF mababang kahon ng pamamahagi ng lakas ng boltahe

Home / Mga produkto / Mababang boltahe switchgear / XF mababang kahon ng pamamahagi ng lakas ng boltahe

Mababang boltahe switchgear

XF mababang kahon ng pamamahagi ng lakas ng boltahe

Angkop para sa dalas na rate ng AC na 50Hz, sa AC 400V at sa ibaba, na-rate ang kasalukuyang hindi hihigit sa 630A three-phase four-wire o three-phase five-wire system bilang mababang-boltahe na kapangyarihan at pag-iilaw.
Ayon sa mga kinakailangan sa disenyo ng iba't ibang okasyon, mayroon itong iba't ibang mga proteksyon tulad ng kidlat, pagtagas, maikling circuit, labis na karga, overvoltage, undervoltage, atbp at ang pag -andar ng awtomatikong paglipat ng supply ng kuryente.
Malawak na ginagamit sa mga halaman ng kuryente, pagpapalit, pabrika, negosyo ng pagmimina, hotel, ospital, mataas na mga gusali at iba pang mga gumagamit. Ayon sa mga pangangailangan ng mga gumagamit, ang iba't ibang uri ng mga circuit breaker na may iba't ibang antas ng kasalukuyang maaaring mapili upang matugunan ang mga pangangailangan ng iba't ibang mga gumagamit.
Makipag -ugnay sa amin Shanghai Infraswin Energy Co, Ltd.
PREV: MLS-V low-boltahe switchgear NEXT:Malambot na panel panel

Pangkalahatang -ideya

Angkop para sa dalas na rate ng AC na 50Hz, sa AC 400V at sa ibaba, na-rate ang kasalukuyang hindi hihigit sa 630A three-phase four-wire o three-phase five-wire system bilang mababang-boltahe na kapangyarihan at pag-iilaw.
Ayon sa mga kinakailangan sa disenyo ng iba't ibang okasyon, mayroon itong iba't ibang mga proteksyon tulad ng kidlat, pagtagas, maikling circuit, labis na karga, overvoltage, undervoltage, atbp at ang pag -andar ng awtomatikong paglipat ng supply ng kuryente.
Malawak na ginagamit sa mga halaman ng kuryente, pagpapalit, pabrika, negosyo ng pagmimina, hotel, ospital, mataas na mga gusali at iba pang mga gumagamit. Ayon sa mga pangangailangan ng mga gumagamit, ang iba't ibang uri ng mga circuit breaker na may iba't ibang mga antas ng kasalukuyang maaaring mapili upang matugunan ang mga pangangailangan ng iba't ibang mga gumagamit.

Model na Kahulugan

Pangkalahatang -ideya ng produkto

Mga Pamantayan sa Pagpapatupad ng Produkto

GB/T14048.1 Mababang-boltahe na switchgear at mga pangkalahatang probisyon ng controlgear
GB7251.12 Mababang boltahe switchgear at controlgear
IEC60439 mababang boltahe switchgear at controlgear
IEC60364 Mababang pag-install ng elektrikal na boltahe
IEC60529 Class Protection Class (IP Code) (GB4208-1993)
IEC61000-4 "Amendment 1-Electromagnetic Compatibility (EMC)".
IEC61000-4 Susog 1-Electromagnetic Compatibility (EMC) IEC 55011 Pang-industriya, Pang-agham at Medikal (ISM) Radio-Frequency Equipment- Electromagnetic Disturbance Characteristic-Limits ng Electromagnetic Interference (EMI) (GB4208-1993)
EN 55011 "Pang -industriya, Pang -agham at Medikal (ISM) Kagamitan sa Radyo -Frequency - Mga Katangian ng Pagkagambala ng Electromagnetic - Mga Limitasyon at Pamamaraan ng Pagsukat".

Mga katangian ng istruktura

a. Ang XF low-boltahe na pamamahagi ng kuryente ay nagpatibay ng all-metal shell, at ang pintuan ng kahon ay maaaring magpatibay ng pintuan ng salamin o pintuan ng metal. Ang mode ng pag -install ng kahon ay dalawang uri ng nakabitin na kahon at kahon ng sahig, ang shell ng nakabitin na kahon ay nagpatibay ng 1.5mm mataas na kalidad na malamig na gumulong na plato ng bakal, at ang shell ng kahon ng sahig ay nagpatibay ng 2.0mm mataas na kalidad na malamig na roll na bakal na plato. Ang kahon ay nahahati sa pag -iipon ng uri o uri ng hinang.
B.Adopting streamline na panlabas na bisagra (o panloob na bisagra), ang degree sa pagbubukas ng pinto ay umabot sa 180 degree (panloob na bisagra na 120 degree), at ang bagong uri ng pampalakas ay ginagamit sa plato ng pintuan, na lubos na nagpapabuti sa puwang ng operasyon at ang lakas ng pintuan Sa panahon ng pagpapanatili.
c. Harap para sa solong o dobleng pintuan, dobleng pintuan: ang panloob na layer para sa functional unit ng maliit na pintuan ng silid, ang panlabas na layer ng pagsabog-patunay na transparent na pintuan, maganda, maluho at may mataas na antas ng proteksyon ng shell.
d. Compact at ganap na nasubok, batay sa batay sa isang modular na konsepto ng disenyo. Sa panahon ng proseso ng disenyo, ang lahat ng mga kinakailangan na may kaugnayan sa kakayahang umangkop, katatagan, pagiging compactness at kadalian ng pagpapanatili ay isinasaalang -alang upang gawing angkop ang mga kahon ng pamamahagi ng VP Low Voltage na angkop para sa anumang okasyon.
e. Ang XF Low Voltage Power Distribution Box Pangunahing programa ay maaaring maging kakayahang umangkop at variable ayon sa iba't ibang mga aplikasyon at maaaring magamit nang hiwalay.
h. Proteksyon grade
Antas ng Proteksyon ng Produkto ng Produkto: IP3X, IP31, IP32, IP4X, IP41, IP42, *IP43, *IP44, *IP54, *IP65 Pangkalahatang antas ng proteksyon ng sistema ng pagwawaldas ng init ay nagpatibay ng air self-cooling o fan heat dissipation; Sa * mas mataas na antas ng proteksyon, dapat isaalang -alang upang mawala ang init, ang form ng istraktura ay maaaring magamit sa anyo ng isang dobleng pintuan, ang mga sangkap ay dapat isaalang -alang upang mabawasan ang kapasidad.
i. Inlet at outlet mode
Ang kahon ng pamamahagi ng Power Power ng XF Low-Voltage ay maaaring pataas o pababa sa loob at labas ng linya. (Ang kahon ay pinalawak o lumalim kapag ang linya ng itaas na outlet ay nasa lugar).

Mga elektrikal na parameter

Na -rate na boltahe ng operating: pangunahing circuit 380V, 690V
Auxiliary Circuit: AC220V, AC380V, DC110V, DC220V, DC24V
Na -rate na boltahe ng pagkakabukod: 690V, 1000V
Na -rate na salpok na may boltahe ng boltahe (1.2/50μs): 6 kv
Rated frequency kasama ang boltahe ng boltahe: 2500v, 1min
Na -rate na operating kasalukuyang: ≤630a.
Rated Frequency: 50 Hz, 60Hz
Pangkalahatang sukat

Pangkalahatang sukat

Nakabitin na kahon

Drop box

H

300/400/500/600/700/800/900/1000/1200

1400/1500/1600/1800/2000/2200

W

300/400/500/600/700/800/1000

400/500/600/700/800/900/1000/1200

D

150/200/250/300/350

300/400 // 500/600/800/1000

Ayon sa mga panlabas na sukat ng mga sangkap ng iba't ibang mga sukat ng kapasidad, ang mga panlabas na sukat ng kahon ay maaaring mabuo nang arbitraryo ayon sa modulus. (Module e = 25mm)

Pag -install at paggamit
Pag -install
(1) Ang mga produktong Hanging Box Series ay naayos sa pamamagitan ng likod na pag-mount ng 4-M10 at M8 bolts (tingnan ang nakalakip na Figure I), at maaaring mai-install nang hiwalay o kaliwa-kanan na pag-install ng pag-install.
.
.

Pag -mount ng Dimensyon ng Pagguhit (MM)

Kondisyon ng paggamit
a. Ambient temperatura: Ang temperatura ng nakapalibot na hangin ay hindi lalampas sa 40ºC, ay hindi nahuhulog sa ibaba -5ºC, at hindi lalampas sa 35ºC kapag sinusukat bilang isang average sa loob ng isang 24 na oras na panahon.
b. Kapaligirang kahalumigmigan: Malinis ang hangin at ang kamag -anak na kahalumigmigan nito ay hindi lalampas sa 50% sa isang temperatura ng 40ºC, na may mas malaking kamag -anak na kahalumigmigan na pinahihintulutan sa mas mababang temperatura. Halimbawa 90 porsyento sa 25ºC, ngunit isinasaalang -alang ang posibilidad ng paminsan -minsang katamtamang paghalay dahil sa mga pagkakaiba -iba ng temperatura.
c. Ang saklaw ng temperatura sa pagitan ng -25ºC at 55ºC ay angkop para sa mga proseso ng transportasyon at imbakan, at ang 70ºC ay maaaring maabot sa loob ng isang maikling panahon (≤ 24h).
d. Ang taas ay hindi hihigit sa 2000 metro. Kung ang kahon ay naka -install sa mas mataas na taas kaysa sa 2000 metro sa itaas ng antas ng dagat, ang kagamitan ay dapat na pinatatakbo sa nabawasan na kapasidad nang naaayon.
e. Antas ng Polusyon sa Kapaligiran: Antas 3.
f. Kung ang pagpili ng ilang mga de -koryenteng sangkap ay hindi maaaring matugunan ang mga kondisyon sa pagtatrabaho sa itaas, ng tagagawa at ang gumagamit upang makipag -ayos ng isang solusyon.
g. Kapag ang paggamit ng mga kondisyon at ang mga kondisyon sa pagtatrabaho sa itaas ay hindi tumutugma, ang gumagamit sa tagagawa upang magmungkahi, makipag -ayos at malutas.

Transportasyon at imbakan

Ang XF Low Voltage Power Distribution Box ay dapat bigyang pansin ang mga sumusunod na puntos sa panahon ng transportasyon at imbakan:
(1) hindi pinapayagan na mai -tint, baligtad at sumailalim sa marahas na panginginig ng boses;
(2) dapat itong mapigilan mula sa ulan, upang hindi mamasa -masa ang produkto;
(3) Huwag i -disassemble ang mga de -koryenteng sangkap at accessories.

Pag -order ng impormasyon
Ang mga gumagamit ay dapat magbigay o tukuyin ang sumusunod na impormasyon kapag nag -order:
(1) numero ng pag -order ng modelo;
(2) solong linya ng diagram ng pangunahing scheme ng circuit;
(3) pangalawang diagram ng eskematiko;
(4) detalyadong mga pagtutukoy at dami ng mga sangkap na elektrikal;
(5) mga pamamaraan ng inlet at outlet at mga pagtutukoy ng cable;
(6) Box External Dimensions at Plan Layout Diagram;
