Pag-iwas sa Electrical Fires at Downtime: Isang Malalim na Pagsusuri ng UL891 Low Voltage Switchgear Safety Design

UL891 Low Voltage Switchgear Safety Philosophy

Sa mga kritikal na pasilidad gaya ng mga data center at manufacturing plant, ang mababang boltahe na switchgear ay namamahagi at namamahala ng kuryente. Ang isang depekto sa disenyo ay maaaring humantong sa mga sakuna na sunog o pagkabigo ng system. Ang pamantayang UL891, na binuo sa loob ng mga dekada sa North America, ay nagtatatag ng pataigdigang benchmark para sa kaligtasan, na itinatag sa mga prinsipyo ng aktibong depensa at systemic fault tolerance .

I. Aktibong Depensa Laban sa mga Arc Fault

Sa halip na umasa lamang sa pagkakabukod, binibigyang-diin ng UL891 arc containment at mabilis na pagtugon , batay sa premise na ang mga arc fault ay maaari at magaganap.

Panloob na Paghihiwalay na may Steel Barriers

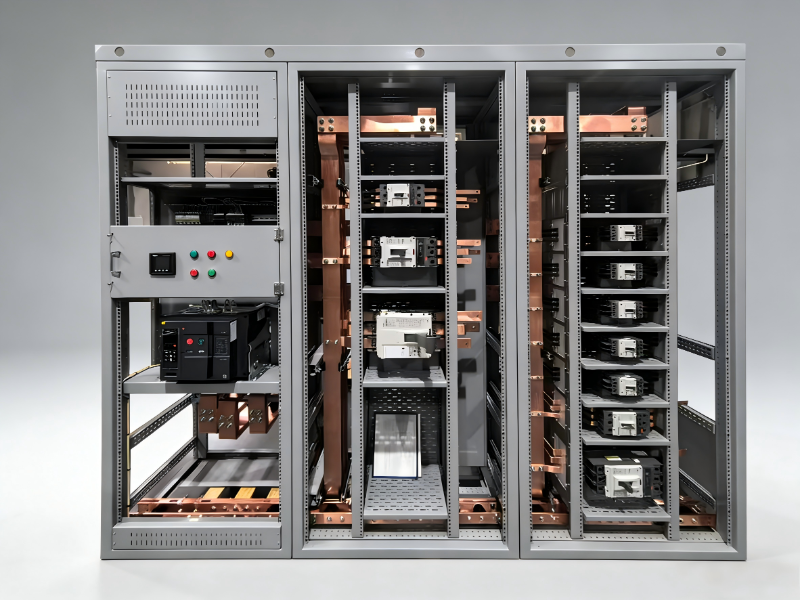

Pinaghihiwalay ng mga grounded steel barrier ang busbar, breaker, cable, at control compartments, na nagbibigay ng pisikal at thermal isolation.

• Pinipigilan ang pagpapalaganap ng fault sa pagitan ng mga compartment.
• May kasamang pressure relief vent para idirekta ang arc blast palayo sa mga tauhan.
• Ang integridad ng hadlang ay napapatunayan sa ilalim ng matinding kundisyon.

Mga Sistema ng Proteksyon ng Arc Flash

Mga ultra-fast arc light sensors ( <1ms tugon) na sinamahan ng overcurrent detection ay maaaring tripin ang system sa loob 5–8 ms —mas mabilis kaysa sa kumbensyonal na proteksyon—pagputol ng kapangyarihan bago maabot ng enerhiya ang mga mapanirang antas.

II. System Fault Tolerance

Nakadepende ang kaligtasan sa pangkalahatang disenyo ng system, hindi sa mga indibidwal na bahagi.

1. Derating ng mga Bahagi

Ang mga pangunahing elementong nagdadala ng kasalukuyang gaya ng mga busbar at koneksyon ay kailangang magkaroon mas mataas na aktwal na kapasidad kaysa sa kanilang nominal na rating, na nagbibigay ng buffer laban sa pagtanda, maluwag na koneksyon, o hindi inaasahang pagkarga.

2. Tinitiyak ang Pagkakaaasahan ng Koneksyon

Tapos na 40% ng mga pagkabigo ay nagmumula sa mga punto ng koneksyon. Ipinapatupad ng UL891 ang:

• Mga pagsubok sa dynamic na thermal cycling upang gayahin ang mga taon ng operasyon.
• Pagkatugma ng materyal at proteksyon ng kaagnasan mga pagtutukoy upang maiwasan ang pagkasira.

III. Pagpapatunay sa pamamagitan ng Pagsubok

Ang UL891 ay umaasa sa mahigpit na uri ng pagsubok na ginagaya ang pinakamasamang kaso ng mga kondisyon ng pagkakamali.

Pagsusuri sa Lakas ng Short-Circuit

Bine-verify ang integridad ng istruktura sa ilalim ng mataas na puwersa ng electromagnetic, tinitiyak na walang deformation o mapanganib na pagkabigo sa enclosure.

Pagsusuri sa Pagtaas ng Temperatura

Kinikilala ang mga thermal weak point sa pamamagitan ng pagsubaybay sa mga temperatura sa mga kritikal na lokasyon sa panahon ng napapanatiling kasalukuyang operasyon.

Panloob na Arc Fault Test

Ang pinaka-hinihingi na pagpapatunay, pagtatasa:

• Containment ng mga apoy at mga fragment.
• Integridad ng mga pinto at panel.
• Tamang operasyon ng mga pressure relief device.
• Proteksyon ng mga katabing compartment.

Ang UL891 ay kumakatawan sa higit pa sa pagsunod—naglalaman ito ng kultura ng pag-asa sa kabiguan at pagdidisenyo para sa katatagan. Ang pagpili ng switchgear na sumusunod sa UL891 ay isang madiskarteng desisyon para sa pagpapatuloy ng pagpapatakbo at kaligtasan ng tauhan , pagbuo ng isang mahalagang hadlang laban sa sunog ng kuryente at pagkabigo ng system.
