Paano nakakaapekto ang disenyo ng bus bar sa pagganap ng mababang boltahe switchgear?

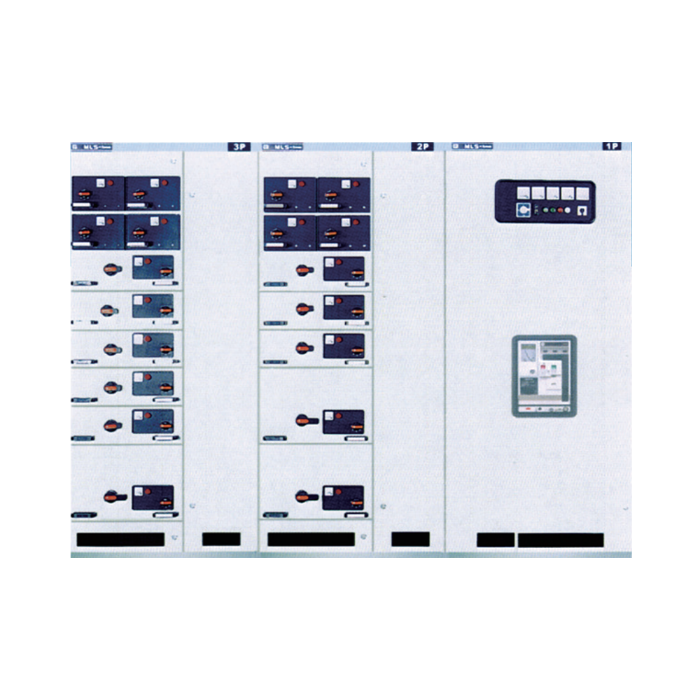

Ang disenyo ng bus bar ay gumaganap ng isang mahalagang papel sa pagganap at kahusayan ng Mababang boltahe switchgear . Ang disenyo ng mga bar ng bus ay nakakaapekto sa iba't ibang mga aspeto ng operasyon ng switchgear, kabilang ang kasalukuyang kapasidad na nagdadala, pagwawaldas ng init, maikling circuit na may kakayahan, at pangkalahatang pagiging maaasahan. Galugarin natin kung paano nakakaapekto ang disenyo ng bus bar ng mga salik na ito:

Kasalukuyang nagdadala ng kapasidad:

Ang cross-sectional area at materyal ng mga bar ng bus ay direktang nakakaimpluwensya sa kanilang kasalukuyang kapasidad na nagdadala. Ang mas malaking mga cross-sectional na lugar at materyales na may mas mataas na kondaktibiti (tulad ng tanso) ay nagbibigay-daan para sa mas malawak na daloy na may kaunting pagtutol. Ang wastong sizing ng mga bus bar ay nagsisiguro na maaari nilang hawakan ang na -rate na kasalukuyang walang labis na pag -init o pagbagsak ng boltahe.

Pag -dissipation ng init:

Ang disenyo ng bus bar ay nakakaapekto sa pagwawaldas ng init, na mahalaga para sa pagpapanatili ng ligtas na temperatura ng operating. Ang mga kadahilanan na nakakaimpluwensya sa pagwawaldas ng init ay kasama ang:

A) Lugar ng ibabaw: Ang pagtaas ng lugar ng ibabaw ay nagpapabuti sa pagwawaldas ng init. Ang mga disenyo ng bus bar na may mga palikpik o nakalamina na mga istraktura ay maaaring mapahusay ang paglamig.

b) Materyal: Ang tanso ay may mas mahusay na thermal conductivity kaysa sa aluminyo, na nagpapahintulot para sa mas mahusay na pagwawaldas ng init.

c) Ventilation: Ang wastong spacing sa pagitan ng mga bar ng bus at ang pagsasama ng mga puwang ng bentilasyon ay maaaring mapabuti ang sirkulasyon ng hangin at paglamig.

Maikling-circuit na may kakayahan sa Kakayahan:

Ang disenyo ng bus bar ay dapat makatiis sa mga mekanikal at thermal stress sa mga kondisyon ng short-circuit. Ang mga kadahilanan na nakakaapekto sa pagganap ng short-circuit ay kasama ang:

a) Cross-sectional area: Ang mas malaking cross-section ay nagbibigay ng mas mahusay na lakas ng mekanikal at kapasidad ng thermal.

B) Suporta sa Suporta: Ang wastong insulator ay sumusuporta at makakatulong sa bracing na makatiis sa mga puwersa ng electromagnetic sa panahon ng mga kondisyon ng kasalanan.

c) Lakas ng materyal: Ang pagpili ng materyal ay nakakaapekto sa kakayahan ng bus bar na makatiis sa mga mekanikal na stress.

Drop ng Boltahe:

Ang disenyo ng mga bus bar ay nakakaapekto sa pagbagsak ng boltahe sa buong switchgear. Ang pag -minimize ng pagbagsak ng boltahe ay mahalaga para sa pagpapanatili ng kalidad ng kuryente. Ang mga kadahilanan na nakakaimpluwensya sa pagbagsak ng boltahe ay kasama ang:

A) Haba: Ang mas maiikling bus bar ay tumatakbo bawasan ang pagbagsak ng boltahe.

b) cross-sectional area: Ang mas malaking cross-section ay nagbabawas ng paglaban at pagbagsak ng boltahe.

c) Materyal na kondaktibiti: mas mataas na mga materyales sa kondaktibiti tulad ng tanso na mabawasan ang pagbagsak ng boltahe.

Koordinasyon ng pagkakabukod:

Ang disenyo ng bus bar ay dapat isaalang -alang ang wastong koordinasyon ng pagkakabukod upang maiwasan ang mga flashover at mapanatili ang ligtas na mga clearance. Kasama dito:

a) Pagpili ng materyal na pagkakabukod

b) distansya ng creepage at clearance

c) Mga hadlang sa pagkakabukod at mga shroud

Kakayahang umangkop at modularity:

Ang mga modernong disenyo ng bus bar ay madalas na isinasama ang mga modular na sangkap at nababaluktot na koneksyon upang payagan ang mas madaling pag -install, pagpapanatili, at pagpapalawak ng hinaharap ng switchgear.

Electromagnetic Compatibility (EMC):

Ang pag -aayos at kalasag ng mga bar ng bus ay maaaring makaapekto sa pagkagambala ng electromagnetic (EMI) at pagiging tugma ng electromagnetic. Ang wastong disenyo ay maaaring mabawasan ang EMI at pagbutihin ang pangkalahatang pagganap ng system.

Cost-pagiging epektibo:

Habang pinapanatili ang mga pamantayan sa pagganap, isinasaalang-alang din ng disenyo ng bus bar ang pagiging epektibo sa gastos. Maaaring kasangkot ito sa pag -optimize ng paggamit ng materyal, pagpapagaan ng mga proseso ng pagmamanupaktura, at pagbabalanse ng pagganap na may mga hadlang sa ekonomiya.

Mga kadahilanan sa kapaligiran:

Ang disenyo ng bus bar ay dapat account para sa mga kondisyon ng kapaligiran tulad ng kahalumigmigan, pagkakaiba -iba ng temperatura, at potensyal na pagkakalantad sa mga kinakaing unti -unting atmospheres. Ito ay nakakaimpluwensya sa pagpili ng materyal at proteksiyon na coatings.

Kaligtasan at Pag -access:

Ang disenyo ay dapat mapadali ang ligtas na operasyon at pagpapanatili, kabilang ang wastong pagkakabukod, malinaw na pag -label, at pag -access para sa inspeksyon at pagsubok.

Ang disenyo ng bus bar ay isang kritikal na aspeto ng mababang pagganap ng boltahe switchgear. Nangangailangan ito ng maingat na pagsasaalang -alang ng mga kadahilanan ng elektrikal, thermal, mechanical, at pang -ekonomiya upang matiyak ang ligtas, maaasahan, at mahusay na operasyon ng switchgear. Ang wastong disenyo ay nag-optimize ng kasalukuyang kapasidad na nagdadala, pag-iwas ng init, short-circuit na may kakayahan sa kakayahan, at pangkalahatang pagganap ng system habang pinapanatili ang pagiging epektibo at pagsunod sa mga kaugnay na pamantayan at regulasyon.
